ترازیاب STEC ALS32 | ترازیاب اتوماتیک 32 برابر با دقت 1 میلی‌متر

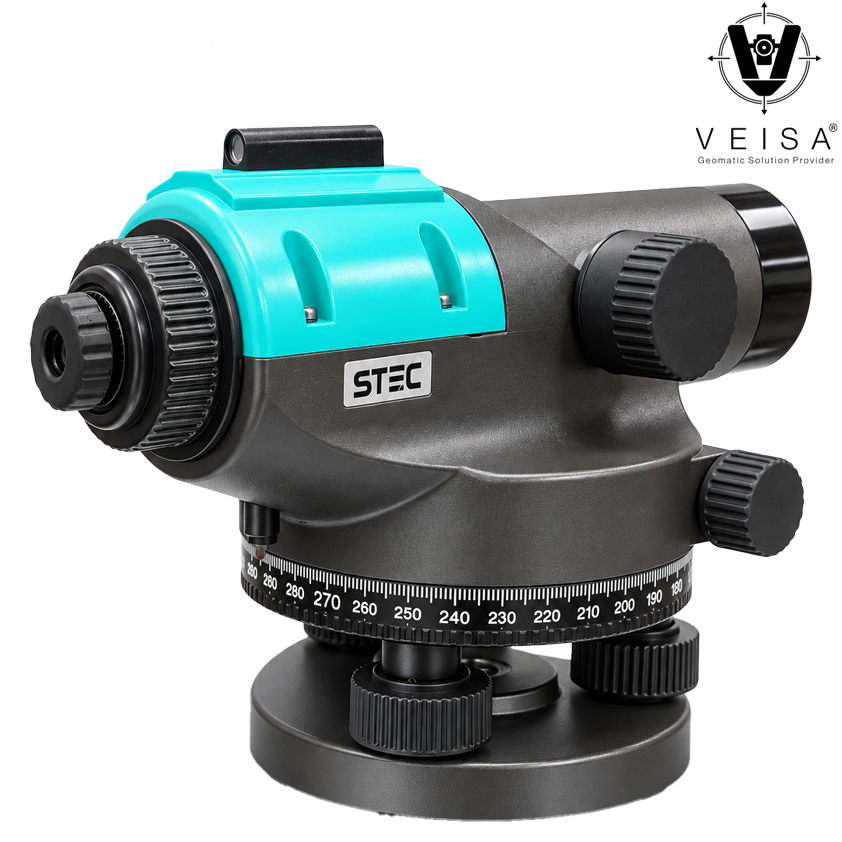

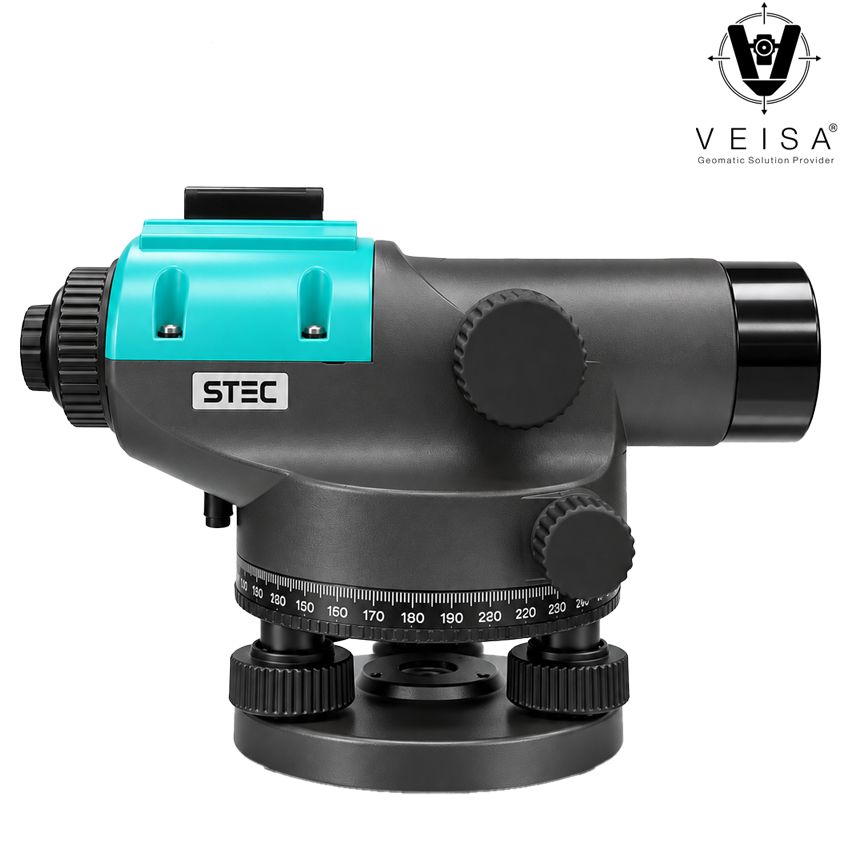

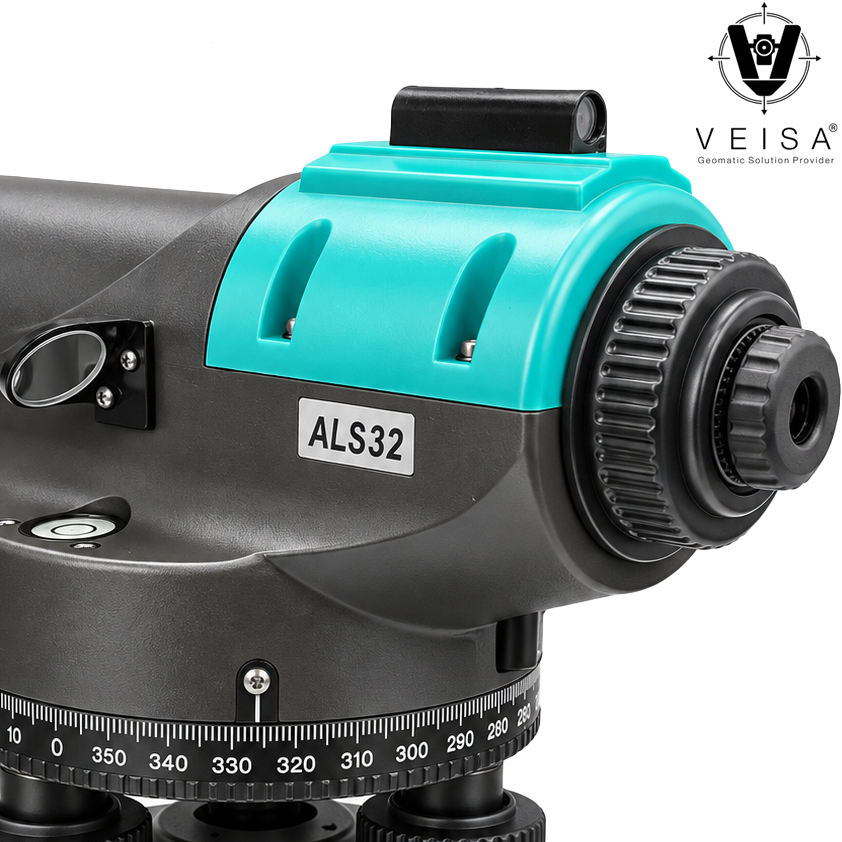

ترازیاب اتوماتیک STEC ALS32 یک نیوو یا ترازیاب اپتیکی مهندسی با بزرگنمایی 32 برابر است که برای عملیات دقیق ترازیابی، تعیین اختلاف ارتفاع، کنترل تراز و اجرای پروژه‌های عمرانی و نقشه‌برداری طراحی شده است.

این دستگاه با بهره‌گیری از کمپانساتور مغناطیسی اتوماتیک، تلسکوپ 32X، بدنه مقاوم فلزی و سیستم چرخش 360 درجه، گزینه‌ای کاربردی برای مهندسان نقشه‌برداری، پیمانکاران، دفاتر فنی، پروژه‌های ساختمانی، راه‌سازی و عملیات عمرانی محسوب می‌شود.

ترازیاب STEC ALS32 با دقت استاندارد 1.0 میلی‌متر در یک کیلومتر ترازیابی رفت و برگشت، برای طیف گسترده‌ای از عملیات ترازیابی و کنترل ارتفاع قابل استفاده است.

این محصول تحت لیسانس ناوترون (Navtron) مجارستان عرضه می‌شود و در سبد محصولات این مجموعه، به‌عنوان برند دوم ناوترون شناخته می‌شود.

STEC ALS32 چه کاربردی دارد؟

ترازیاب یا نیوو (Auto Level) یکی از تجهیزات اصلی در عملیات نقشه‌برداری و عمرانی است که برای تعیین و کنترل اختلاف ارتفاع بین نقاط مختلف استفاده می‌شود.

در پروژه‌های ساختمانی، راه‌سازی و عمرانی، کنترل دقیق ارتفاع اهمیت زیادی دارد. STEC ALS32 می‌تواند برای کارهایی مانند موارد زیر مورد استفاده قرار گیرد:

تعیین اختلاف ارتفاع بین دو یا چند نقطه-ترازیابی مسیر-کنترل ارتفاع فونداسیون-کنترل تراز کف و سقف

اجرای عملیات خاک‌برداری و خاک‌ریزی-کنترل شیب و ارتفاع مسیر-راه‌سازی و جاده‌سازی-پروژه‌های عمرانی و ساختمانی-کنترل ارتفاع سازه‌های فلزی

نصب تجهیزات و ماشین‌آلات-عملیات محوطه‌سازی و تسطیح-نقشه‌برداری عمومی و مهندسی-بزرگنمایی واقعی 32 برابر

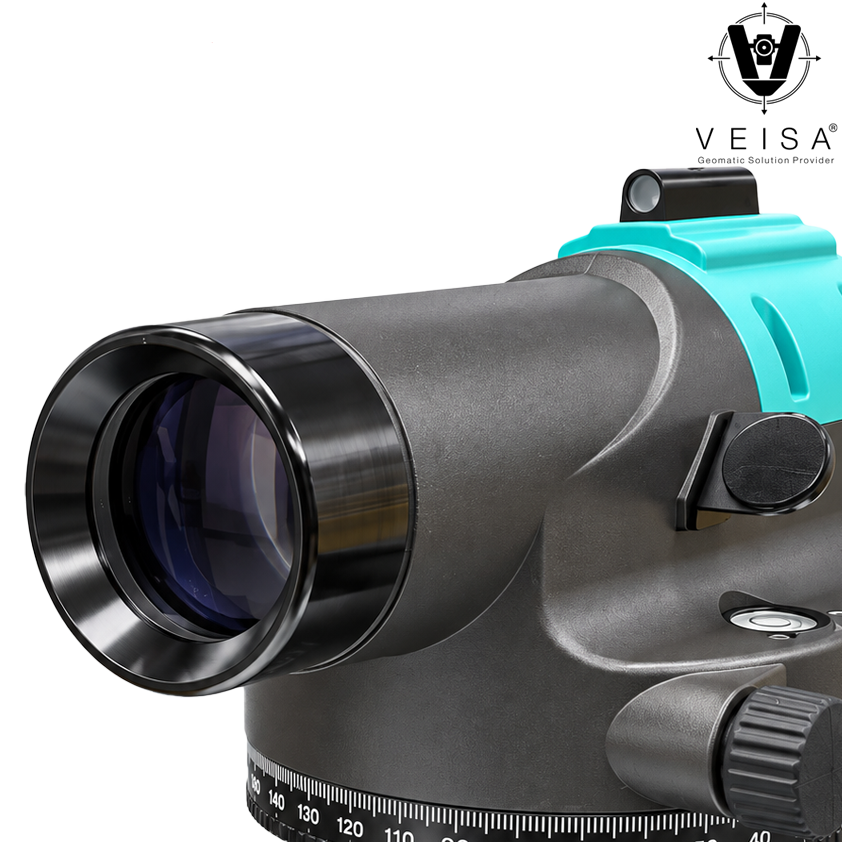

ترازیاب STEC ALS32 مجهز به تلسکوپ با بزرگنمایی 32X است. این میزان بزرگنمایی امکان مشاهده و قرائت دقیق‌تر میر نقشه‌برداری را در فواصل مختلف فراهم می‌کند.

بر اساس مشخصات فنی در نظر گرفته‌شده برای این محصول، قطر دهانه عدسی شیئی 38 میلی‌متر، میدان دید حدود 1°20′ و حداقل فاصله فوکوس 0.5 متر است.

ترکیب بزرگنمایی 32 برابر و حداقل فاصله فوکوس کوتاه باعث می‌شود دستگاه هم برای ترازیابی در فواصل معمول پروژه و هم برای برخی اندازه‌گیری‌های نزدیک کاربرد مناسبی داشته باشد.

دقت 1 میلی‌متر در یک کیلومتر ترازیابی

یکی از مهم‌ترین مشخصات هر ترازیاب، دقت ترازیابی آن است.

برای STEC ALS32 دقت استاندارد 1.0 میلی‌متر در یک کیلومتر ترازیابی رفت و برگشت در نظر گرفته شده است. این دقت، دستگاه را برای طیف گسترده‌ای از عملیات عمرانی، ساختمانی و نقشه‌برداری مناسب می‌کند.

البته دقت عملیاتی نهایی یک ترازیاب تنها به مشخصات خود دستگاه وابسته نیست و عواملی مانند کیفیت میر، سه‌پایه، نحوه استقرار و تراز کردن دستگاه، شرایط جوی، طول دید و مهارت اپراتور نیز بر نتیجه اندازه‌گیری تأثیر می‌گذارند.

کمپانساتور مغناطیسی اتوماتیک

ترازیاب STEC ALS32 به کمپانساتور مغناطیسی دمپ‌شده (Magnetic Damped Compensator) مجهز است.

کمپانساتور در ترازیاب‌های اتوماتیک وظیفه دارد پس از تراز اولیه دستگاه، خط دید تلسکوپ را در محدوده عملکرد خود به‌صورت خودکار اصلاح کند.

مشخصات فنی کمپانساتور این دستگاه عبارت‌اند از:

• نوع کمپانساتور: Magnetic Damped

• محدوده عملکرد: ±15′

• دقت کمپانساتور: ±0.6″

وجود کمپانساتور اتوماتیک باعث می‌شود فرآیند ترازیابی سریع‌تر و کاربری دستگاه ساده‌تر شود. اپراتور پس از استقرار صحیح دستگاه، نیازی به تنظیم دستی خط دید برای هر قرائت ندارد؛ البته تراز اولیه دستگاه و کنترل عملکرد کمپانساتور همچنان ضروری است.

بدنه فلزی و طراحی مقاوم

یکی از ویژگی‌های مهم ترازیاب STEC ALS32، ساختار مقاوم و بدنه فلزی دستگاه است.

بدنه مقاوم برای استفاده در محیط‌های کارگاهی و پروژه‌های عمرانی اهمیت زیادی دارد؛ زیرا تجهیزات نقشه‌برداری در طول پروژه ممکن است در معرض جابه‌جایی مداوم، گردوغبار، تغییرات دمایی و شرایط سخت کارگاهی قرار بگیرند.

ساختار مکانیکی مقاوم این ترازیاب، آن را به گزینه‌ای کاربردی برای استفاده روزمره در پروژه‌های ساختمانی، عمرانی و نقشه‌برداری تبدیل می‌کند.

چرخش 360 درجه

ترازیاب STEC ALS32 دارای سیستم حرکتی و نشانه‌روی مناسب برای کاربری ترازیابی است و امکان چرخش افقی دستگاه در محدوده 360 درجه را فراهم می‌کند.

این ویژگی باعث می‌شود اپراتور بتواند پس از استقرار دستگاه، نقاط مختلف اطراف آن را بدون جابه‌جایی سه‌پایه مورد نشانه‌روی و قرائت قرار دهد.

تلسکوپ با تصویر مستقیم

تصویر تلسکوپ STEC ALS32 مستقیم (Erect) است؛ بنابراین مشاهده میر و هدف از طریق چشمی دستگاه به شکل طبیعی انجام می‌شود.

تلسکوپ 32 برابر این دستگاه برای عملیات معمول ترازیابی و قرائت میر طراحی شده است و به دلیل بزرگنمایی مناسب، امکان هدف‌گیری و مشاهده دقیق‌تر را فراهم می‌کند.

معرفی برند STEC و ارتباط آن با ناوترون

STEC ALS32 ترازیابی اتوماتیک برای استفاده در پروژه‌های عمرانی و نقشه‌برداری است که مطابق اطلاعات معرفی محصول، تحت لیسانس ناوترون مجارستان (Navtron Hungary) عرضه می‌شود.

ناوترون به‌عنوان برند اصلی و STEC به‌عنوان برند دوم این مجموعه معرفی می‌شوند.

این ساختار برندینگ به خریداران کمک می‌کند هنگام انتخاب تجهیزات نقشه‌برداری، محصول را بر اساس نیاز پروژه، مشخصات فنی، بودجه و خدمات پس از فروش بررسی کنند.

در انتخاب ترازیاب، علاوه بر نام برند، بهتر است به دقت اندازه‌گیری، کیفیت اپتیک، عملکرد کمپانساتور، کیفیت ساخت و شرایط گارانتی نیز توجه شود.

مهم‌ترین ویژگی‌ها و مزایای این ترازیاب عبارت‌اند از:

• بزرگنمایی 32 برابر

• دقت استاندارد 1.0 میلی‌متر در یک کیلومتر ترازیابی رفت و برگشت

• کمپانساتور اتوماتیک مغناطیسی

• دقت کمپانساتور حدود 0.6 ثانیه قوسی

• محدوده عملکرد کمپانساتور ±15 دقیقه قوسی

• تصویر مستقیم تلسکوپ

• بدنه فلزی و مقاوم

• حداقل فاصله فوکوس حدود 0.5 متر

• قطر عدسی شیئی 38 میلی‌متر

• میدان دید حدود 1°20′

• سیستم قرائت دایره افقی

• مناسب برای پروژه‌های ساختمانی، راه‌سازی و نقشه‌برداری

• مناسب برای استفاده‌های حرفه‌ای و کارگاهی

• عرضه در هاردکیس مخصوص، مطابق بسته‌بندی فروشنده

خدمات و شرایط خرید از ویسا

ترازیاب STEC ALS32 در بازار ایران همراه با خدمات قابل ارائه توسط فروشنده عرضه می‌شود.

شرایط خرید این محصول از فروشگاه ویسا می‌تواند شامل موارد زیر باشد:

• ارسال به سراسر کشور

• یک سال گارانتی تعویض کل دستگاه، مطابق شرایط مندرج در کارت گارانتی

• ارائه هاردکیس مخصوص، مطابق بسته‌بندی عرضه‌شده

• خدمات پس از فروش

• پشتیبانی و مشاوره برای انتخاب تجهیزات نقشه‌برداری

شرایط گارانتی، ارسال و خدمات پس از فروش باید مطابق ضوابط جاری فروشگاه و اطلاعات درج‌شده در کارت گارانتی هنگام خرید بررسی شود.
